ТЕПЛООБМЕННИКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ (Stainless Steel Heaters)

Теплообменники из нержавеющей стали предназначены для нагрева или охлаждения разнообразных жидкостей, а также для конденсации паров. В зависимости от назначения теплообменники могут быть изготовлены из "пищевых, кислото- и щелочестойких" или "технических" нержавеющих сталей. Для всех моделей предлагаемых теплообменников используются шовные трубы tig 12х1мм. Для интенсификации теплообмена в межтрубном пространстве расположен блок перегородок. Количество ходов по трубному пространству- 1 ход; по межтрубному пространству- 1 ход.

Предлагаемые теплообменники расчитаны на максимальное давление 0.6 МПа. Присоединительные размеры фланцев теплообменника соответствуют Ру 0.6 МПа, исполнение 1 по ГОСТ 12820-80.

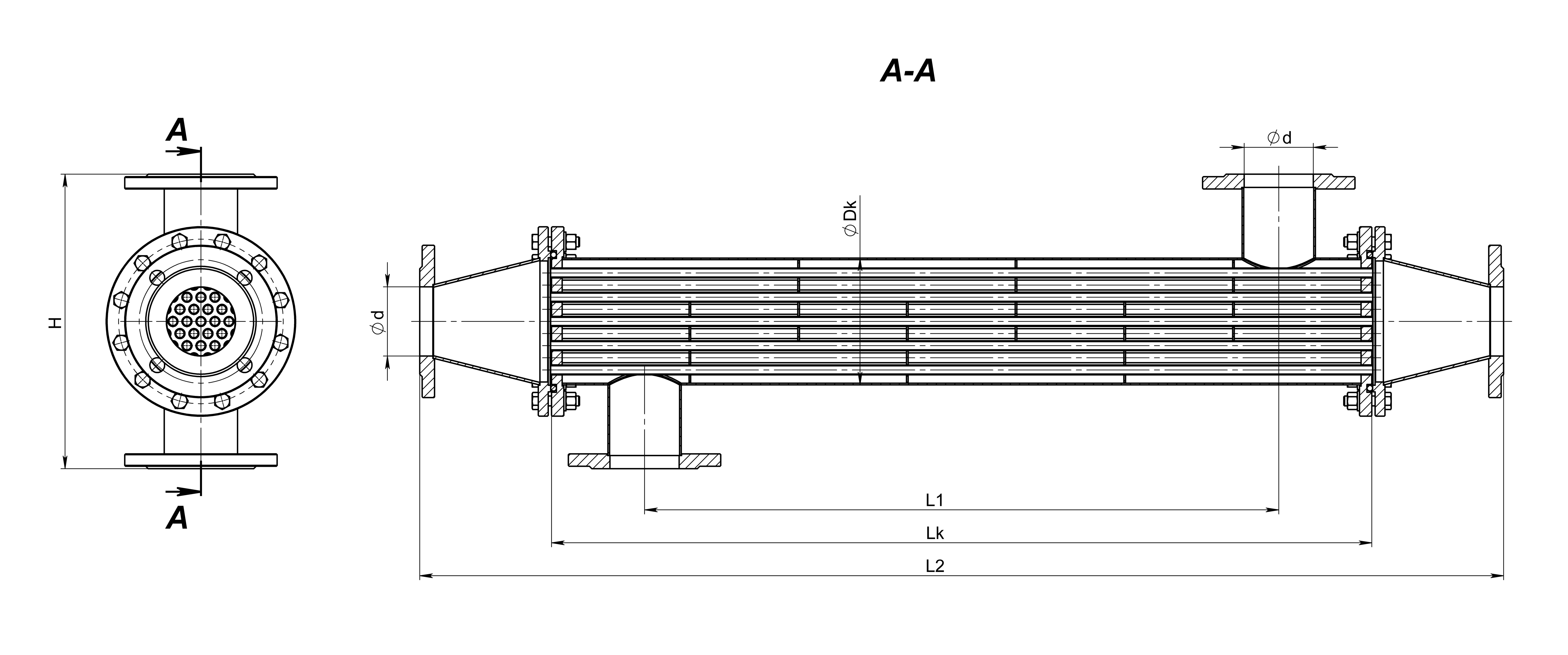

ОСНОВНЫЕ РАЗМЕРЫ

Обозначение Dk, mm d, mm H, mm
154-Lk 154 89 360
204-Lk 204 108 405
254-Lk 254 133 455
304-Lk 304 159 505

СТОИМОСТЬ указана в USD
(в числителе - из технической нержавеющей стали,
в знаменателе - из пищевой нержавеющей стали)

Обозначение 1000 2000 3000 4000
154-Lk 260/340 370/490 480/650 590/810
204-Lk 360/480 540/730 710/970 880/1210
254-Lk 530/710 810/1100 1090/1500 1360/1890
304-Lk 680/920 1060/1450 1430/1990 1810/2520

АКТУАЛЬНЫЙ КУРС ВАЛЮТ

Параметр 154-Lk 204-Lk 254-Lk 304-Lk
Lk 1000 1000 1000 1000
F, m2 2.1 3.4 6.1 8.8
L1, mm 770 750 730 700
L2, mm 1315 1335 1340 1340
Масса, кг 51 73 107 139
Lk 2000 2000 2000 2000
F, m2 4.1 6.9 12.3 17.6
L1, mm 1770 1750 1730 1700
L2, mm 2315 2335 2340 2340
Масса, кг 74 109 166 219
Lk 3000 3000 3000 3000
F, m2 6.2 10.3 18.4 26.4
L1, mm 2770 2750 2730 2700
L2, mm 3315 3335 3340 3340
Масса, кг 98 146 225 299
Lk 4000 4000 4000 4000
F, m2 8.3 13.7 24.6 35.1
L1, mm 3770 3750 3730 3700
L2, mm 4315 4335 4340 4340
Масса, кг 122 182 285 379

По специальному заказу возможна поставка теплообменников с несколькими ходами по трубному пространству, а также теплообменников с U-образными трубками.


Вы можете заказать теплообменник, обратившись за консультацией по указанным номерам телефона: +380(50)138-99-46, +380(67)196-29-64
